Диван «Амадео» (3-х местный)
Диван «Амадео» (3-х местный)

Инструкция по сборке

Диван раскладной «Амадео»

УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!

Перед началом сборки внимательно ознакомьтесь с инструкцией.

Рекомендуется, чтобы сборка осуществлялась профессиональным столяром-сборщиком во избежание нанесения повреждений, за которые изготовитель не несет гарантийной ответственности.

Детали

Поз.НаименованиеКол, шт.
1Корпус дивана1
2Подлокотник2
3Сидение с закрепленной выкаткой1
4Подголовник2
5Подушки спинки2
Комплектация

Поз.НаименованиеКол, шт.

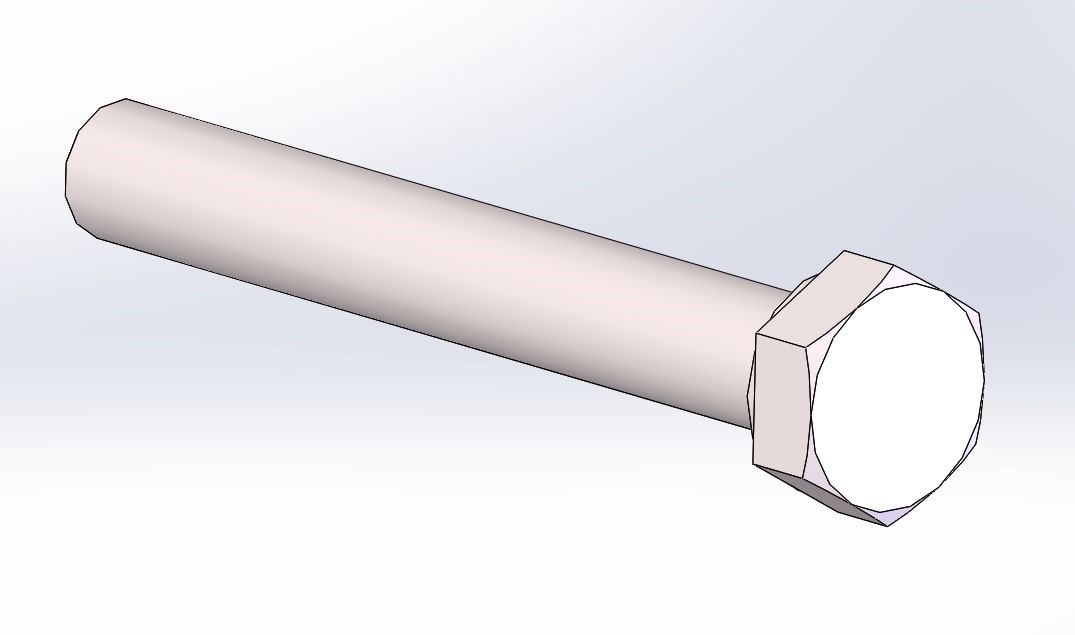

аБолт М8х504
бШайба плоская ø8 увеличенная4
вПаспорт изделия1
гИнструкция по эксплуатации1

Инструмент, необходимый при сборке:

— рожковый ключ на 13

— отвертка с крестообразным шлицем

Сборку необходимо проводить на ровной чистой поверхности, чтобы избежать перекосов деталей, а также повреждений и попадания грязи на обивочные материалы

Сборку необходимо производить вдвоём.

Порядок сборки





 1

Крепление подлокотников (2) к корпусу дивана (1) осуществляется с помощью болтов М8х50 (а) и шайб плоских ø8 увеличенных (б). Затяжка осуществляется рожковым ключом на 13

 2

Сидение с закрепленной выкаткой (3) устанавливается в корпус дивана согласно схеме Б. Сидение на боковых роликах задвигается по деревянным направляющим корпуса до металлического упора-стопора. Затем необходимо приподнять заднюю часть сидения, чтобы завести ролик за упор ограничителя.

 3

Подголовники (4)устанавливаются по схеме до щелчка механизма.

 4

На сидение дивана ставятся подушки спинки (5)

Приятного Вам отдыха!
